问答题

阅读下列说明和图,回答问题1至问题4,将解答填入对应栏内。
【说明】
某汽车停车场欲建立一个信息系统,已经调查到的需求如下:

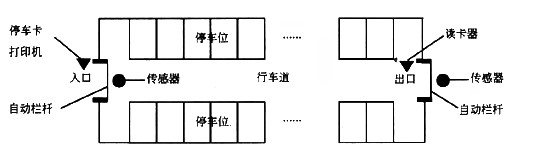

1.在停车场的入口和出口分别安装一个自动栏杆、一台停车卡打印机、一台读卡器和一个车辆通过传感器,示意图如下:

2.当汽车到达入口时,驾驶员按下停车卡打印机的按钮获取停车卡。当驾驶员拿走停车卡后,系统命令栏杆自动抬起;汽车通过入口后,入口处的传感器通知系统发出命令,栏杆自动放下。
3.在停车场内分布着若干个付款机器。驾驶员将在入口处获取的停车卡插入付款机器,并缴纳停车费。付清停车费之后,将获得一张出场卡,用于离开停车场。
4.当汽车到达出口时,驾驶员将出场卡插入出口处的读卡器。如果这张卡是有效的,系统命令栏杆自动抬起;汽车通过出口后,出口传感器通知系统发出命令,栏杆自动放下。若这张卡是无效的,系统不发出栏杆抬起命令而发出告警信号。
5.系统自动记录停车场内空闲的停车位的数量。若停车场当前没有车位,系统将在入口处显示“车位已满”信息。这时,停车卡打印机将不再出卡,只允许场内汽车出场。

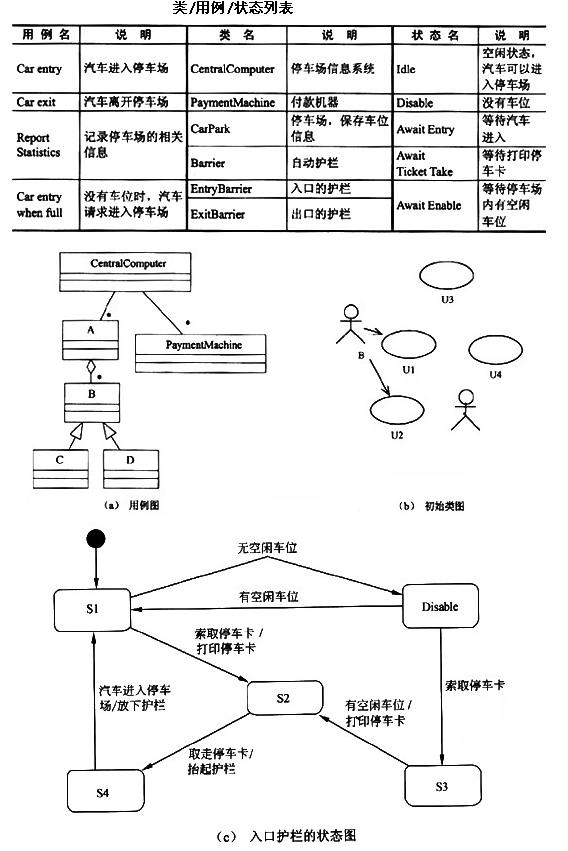

根据上述描述,采用面向对象方法对其进行分析与设计,得到了如下表所示的类/用例/状态列表、下图(a)所示的用例图、图(b)所示的初始类图以及图(c)所示的描述入口自动栏杆行为的UML状态图。

根据说明中的描述,使用上页表给出的用例名称,给出图(a)中U1、U2和U3所对应的用例。

A.在停车场的入口和出口分别安装一个自动栏杆、一台停车卡打印机、一台读卡器和一个车辆通过传感器,示意图如下:
B.shangxueba.cn/images/ct_crmsdxz_crmsdxzuti1_00008(20094).jpg'
C.当汽车到达入口时,驾驶员按下停车卡打印机的按钮获取停车卡。当驾驶员拿走停车卡后,系统命令栏杆自动抬起;汽车通过入口后,入口处的传感器通知系统发出命令,栏杆自动放下。
D.在停车场内分布着若干个付款机器。驾驶员将在入口处获取的停车卡插入付款机器,并缴纳停车费。付清停车费之后,将获得一张出场卡,用于离开停车场。
E.当汽车到达出口时,驾驶员将出场卡插入出口处的读卡器。如果这张卡是有效的,系统命令栏杆自动抬起;汽车通过出口后,出口传感器通知系统发出命令,栏杆自动放下。若这张卡是无效的,系统不发出栏杆抬起命令而发出告警信号。
F.系统自动记录停车场内空闲的停车位的数量。若停车场当前没有车位,系统将在入口处显示“车位已满”信息。这时,停车卡打印机将不再出卡,只允许场内汽车出场。
G.shangxueba.cn/images/ct_crmsdxz_crmsdxzuti2_00008(20094).jpg'
题目列表

你可能感兴趣的试题

问答题

阅读下列说明,回答问题1至问题4,将解答填入对应栏内。
【说明】
某汽车维修站拟开发一套小型汽车维修管理系统,对车辆的维修情况进行管理。
1.对于新客户及车辆,汽车维修管理系统首先登记客户信息,包括:客户编号、客户名称、客户性质(个人、单位)、折扣率、联系人、联系电话等信息:还要记录客户的车辆信息,包括:车牌号、车型、颜色等信息。一个客户至少有一台车。客户及车辆信息如表2-1所示。

2.记录维修车辆的故障信息,包括:维修类型(普通、加急)、作业分类(大、中、小修)、结算方式(自付、三包、索赔)等信息。维修厂的员工分为:维修员和业务员。车辆维修首先委托给业务员。业务员对车辆进行检查和故障分析后,与客户磋商,确定故障现象,生成维修委托书。如表2-2所示。

3.维修车间根据维修委托书和车辆的故障现象,在已有的维修项目中选择并确定一个或多个具体维修项日,安排相关的维修工及工时,生成维修派工单。维修派工单如表2-3所示。

4.客户车辆在车间修理完毕后,根据维修项目单价和维修派工单中的工时计算车辆此次维修的总费用,记录在委托书中。
根据需求阶段收集的信息,设计的实体联系图(图2-1)和关系模式(不完整)如下所示。图2-1中业务员和维修工是员工的子实体。
[概念结构设计]

[逻辑结构设计]
客户((5),折扣率,联系人,联系电话)
车辆(车牌号,客户编号,车型,颜色,车辆类别)
委托书((6),维修类型,作业分类,结算方式,进厂时间,
预计完工时间,登记日期,故障描述,总费用)
维修项目(维修项目编号,维修项目,单价)
派工单((7),工时)
员工((8),工种,员工类型,级别)
根据问题描述,填写图2—1中(1)~(4)处联系的类型。联系类型分为一对一、一对多和多对多三种,分别使用1:1,1:n或1:*,m:n或*:*表示。

A.对于新客户及车辆,汽车维修管理系统首先登记客户信息,包括:客户编号、客户名称、客户性质(个人、单位)、折扣率、联系人、联系电话等信息:还要记录客户的车辆信息,包括:车牌号、车型、颜色等信息。一个客户至少有一台车。客户及车辆信息如表2-1所示。
B.shangxueba.cn/images/ct_crmecxz_crmecxfuzab1_00005(20094).jpg'
C.记录维修车辆的故障信息,包括:维修类型(普通、加急)、作业分类(大、中、小修)、结算方式(自付、三包、索赔)等信息。维修厂的员工分为:维修员和业务员。车辆维修首先委托给业务员。业务员对车辆进行检查和故障分析后,与客户磋商,确定故障现象,生成维修委托书。如表2-2所示。
D.shangxueba.cn/images/ct_crmecxz_crmecxfuzab2_00005(20094).jpg'
E.维修车间根据维修委托书和车辆的故障现象,在已有的维修项目中选择并确定一个或多个具体维修项日,安排相关的维修工及工时,生成维修派工单。维修派工单如表2-3所示。
F.shangxueba.cn/images/ct_crmecxz_crmecxfuzab3_00005(20094).jpg'
G.客户车辆在车间修理完毕后,根据维修项目单价和维修派工单中的工时计算车辆此次维修的总费用,记录在委托书中。
H.shangxueba.cn/images/ct_crmecxz_crmecxfuzab4_00005(20094).jpg'
